节省空间 在你的电气柜里

新款四通道固态继电器:SMQR

Celduc的固态继电器专为需要快速和长电气寿命的工业应用而设计。我们刚刚推出了一系列新的四通道AC输出固态继电器。

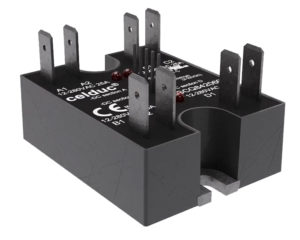

通过这款新的SMQR系列,您将获得四个独立控制的AC输出固态继电器,采用行业标准包装。SMQR和SCQ型号的产品提供了推入弹簧端子或快速连接端子的选择。

这些产品采用零交叉切换,特别设计用于AC-1电阻负载。

零交叉切换的好处是什么?

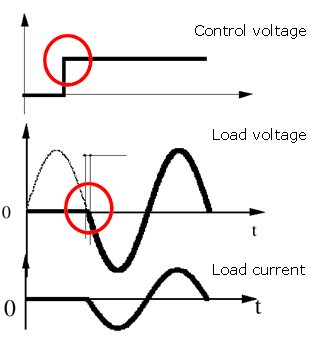

零交叉切换也称为零电压控制。使用这种控制方式,电源切换仅在施加控制信号后的交替开始时发生。对于电阻负载,使用零交叉继电器是更可取的,因为这样可以限制对电网的干扰,并延长负载和继电器的使用寿命。

该SSR的尺寸有多大?

凭借100(长)x 48.1(高)x 45毫米(深)的紧凑尺寸,SCQR系列非常适合空间有限的安装。

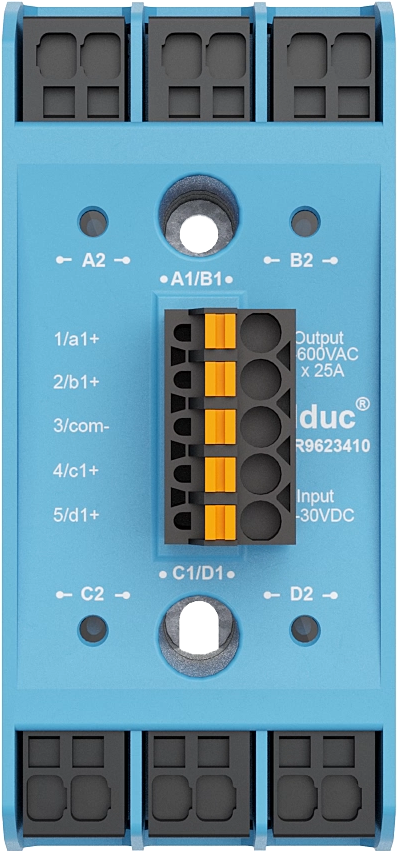

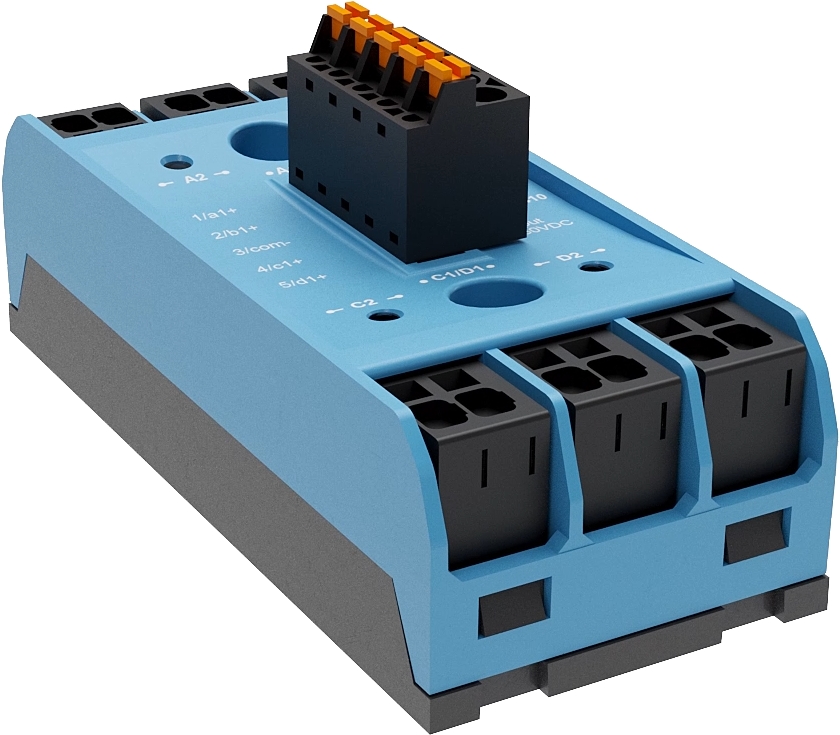

将4个单相继电器集成在“视图包”样式的外壳中,我们的SMQR产品系列是减少控制面板大小的最佳选择(紧凑的45毫米版本)。因此,可以说SMQR包装节省了空间,同时提供高功率切换。

主要产品特点是什么?

以下是我们的SMQR系列的主要产品特点:
  • 4 x 25A功率元件
  • 10-30VDC控制电压
  • 24-600VAC切换电压
  • 零电压开启版本
  • 优化用于电阻负载应用
  • 快速连接式端子
  • 每个输入的绿色控制状态LED可视化
  • 通过TVS二极管提供的过压保护

快速连接式端子

推入弹簧端子在狭小空间内提供快速接线!
这种连接技术直观且无需特殊工具,非常适合需要快速和安全布线的紧凑安装。

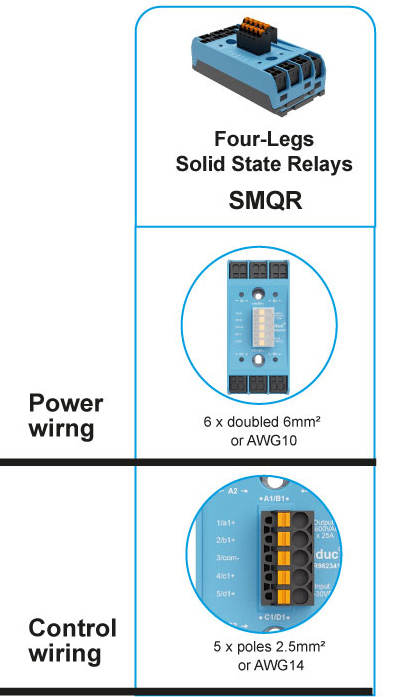

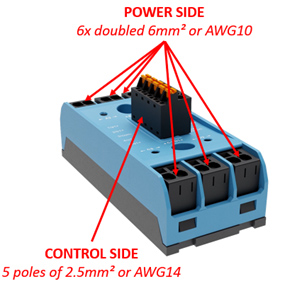

电源侧的连接由6个双重6mm²的“推入”弹簧端子组成,接线方向为180°。
控制侧的连接由5个极2.5mm²的“推入”可插拔弹簧端子组成,接线方向同样为180°。

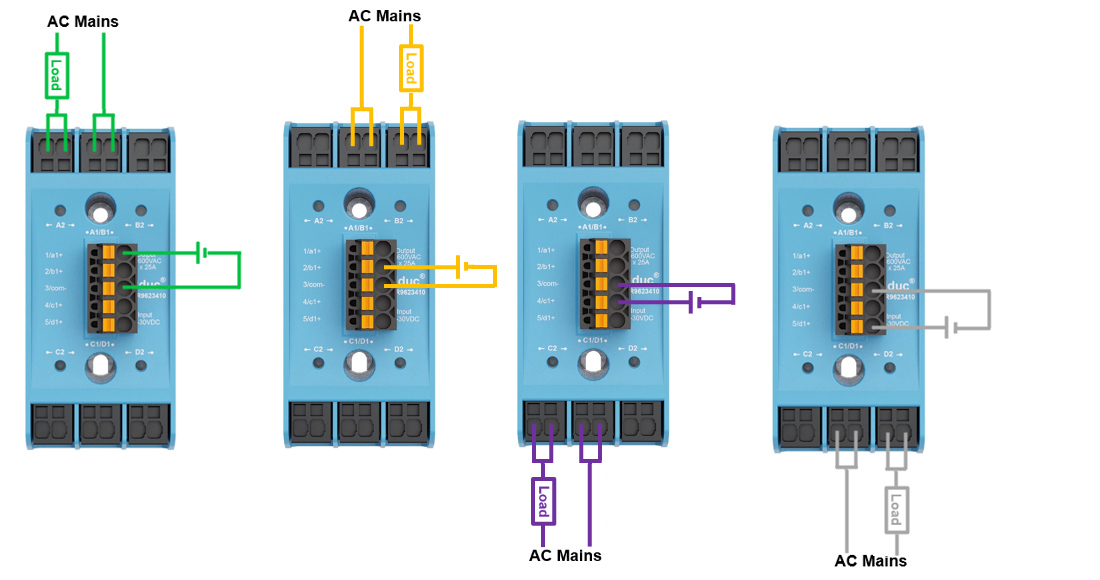

四个独立控制的AC输出固态继电器在一个行业标准包中


已安装在散热器上的即用型号

这是一个完整单元,包括一个四通道固态继电器和优化的散热器,因此可以直接使用。此版本提供了明确的额定电流,使选择尽可能简单。

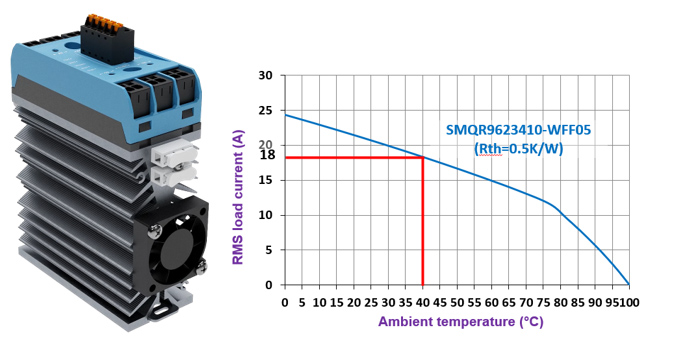

产品编号SMQR9623410-WFF05可以在静风条件下以40°C切换4x18A(根据我们的数据表上的热曲线)。

典型应用是什么?

电阻负载(AC-51)是最常见的应用。
celduc四通道固态继电器(SSR)非常适合空间有限的应用。
四通道固态继电器用于控制烤箱或注塑机内部的温度。每个输出可以控制一个独立的加热元件。
– 烘焙烤箱

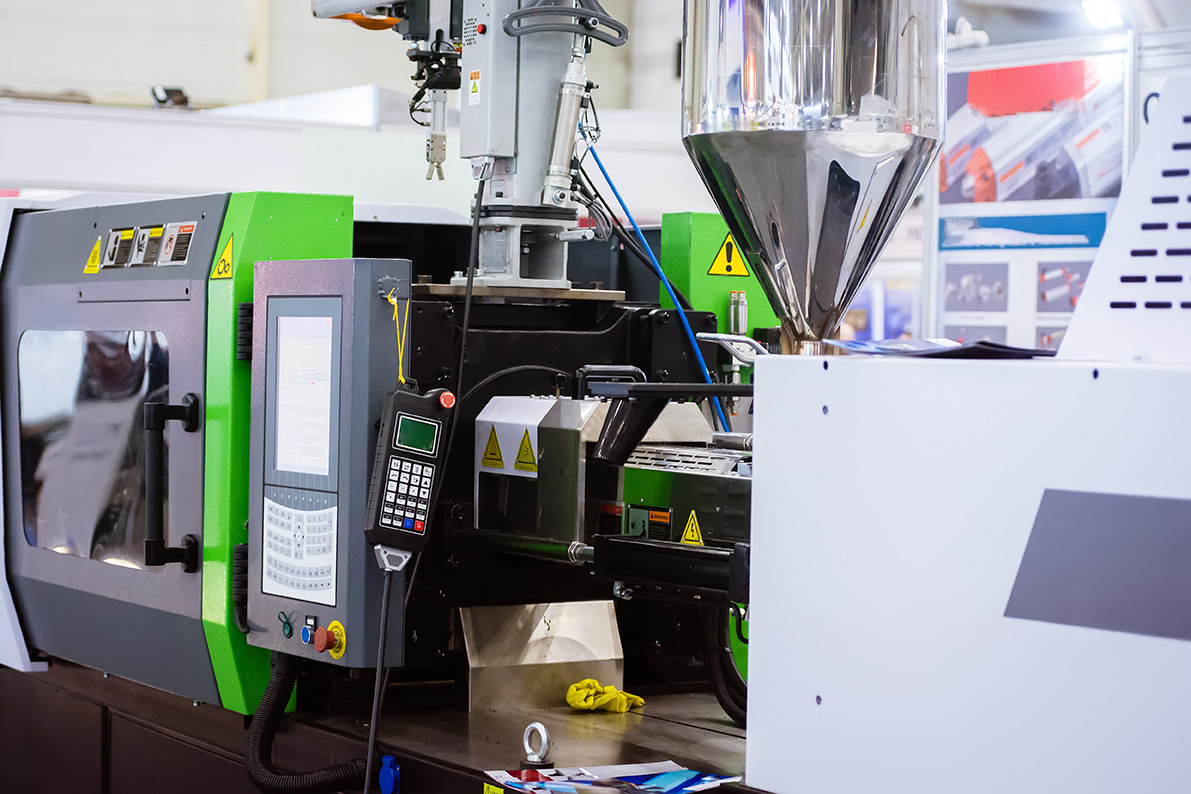

– 塑料注塑机


如果您需要celduc® relais的任何技术支持,请随时与我们联系。
您需要我们的技术专家与您联系吗?
