可选模块 ESUC

ESUC 模块是 celpac ® 2G 系列的一个选项

电流检测模块

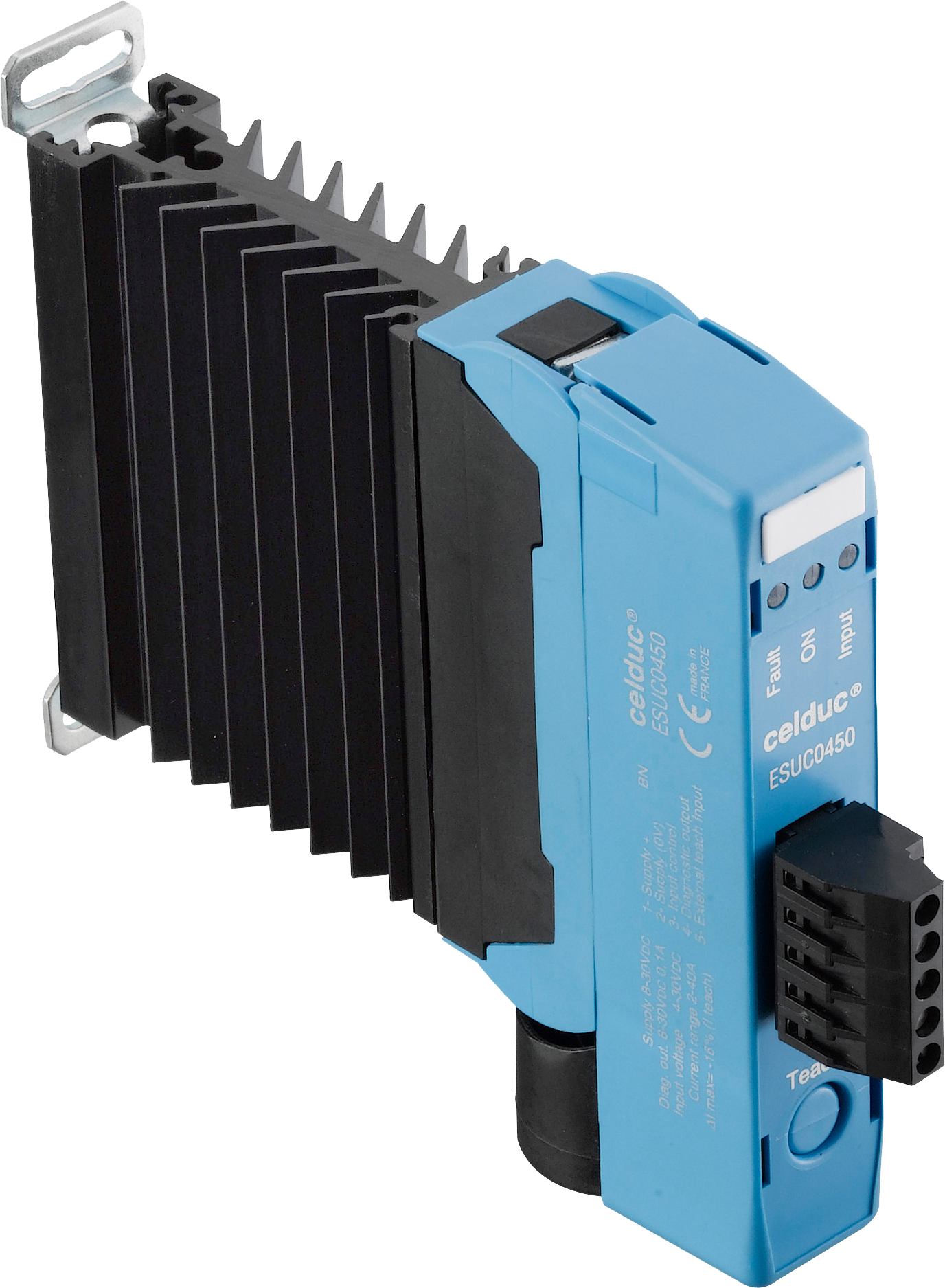

此可选模块可直接在 SU/SUL/SUM 固态接触器上插入，并永久测量负载电流。

这可以同时进行多达 5 个并联的加热元件的诊断。

当前值与初始化期间通过”教”按钮或”外部教学”输入端的存储的参考值进行比较。

教学按钮， 2个功能

1-测试模式：允许通过强制 SSR 输入控制来测试系统 SSR 和负载（按下最多 2 秒）

2-TEACH 模式：允许测量和记录预设负载电流”Iteach”（按下超过 3 秒）。教学模式必须在稳定状态下完成。快速Led闪烁表示录制已完成，您可以释放按钮。

如果电流在参考值之外变化，则模块会检测出故障（部分负载故障或超载）。

同时，该模块监控网络故障（无带控制电流）或可控硅故障（无控制信号下依然有电流）。

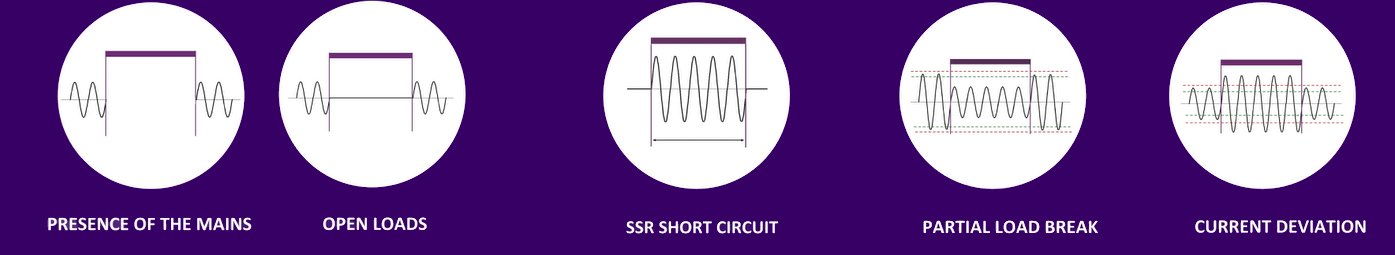

可能的检测：

-断开负载

-断开电源

-部分负载中断

-SSR短路

-过载（部分负载短路）

如果发生故障，输出状态表示小延迟（最大 100ms）后出现问题。

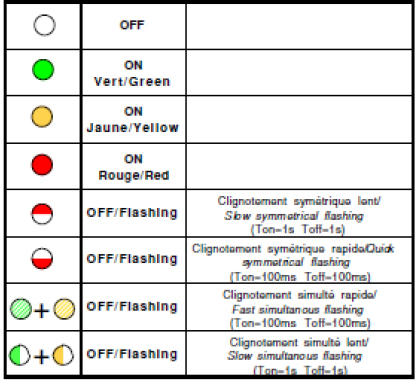

不同的配置和状态由 3 个 LED 可视化。

我们提供3个不同的版本：

-ESUC0450 – 2-40A / 8-30VDC – 1 报警阈值 ： 0，84*Iteach （-16%）

-ESUC0480–2-40A/24-45VDC–2报警阈值：0，84*Iteach（-16%）和 1，16*图标 （+16%）

-ESUC0150 – 1-10A / 8-30VDC – 1 报警阈值 ： 0，84*I teach （-16%）

为什么要选择赛德的电流监控功能？

– 频繁切换负载的应用程序（前：热成型）

– 实时控制安装的正确操作

– 检测负载故障、熔断引信、热区状态以及损坏和中断的 SSR

– 宽度为 22.5 毫米，空间要求最小。

有关其安装和使用的更多信息，请观看我们的新教程视频 !
